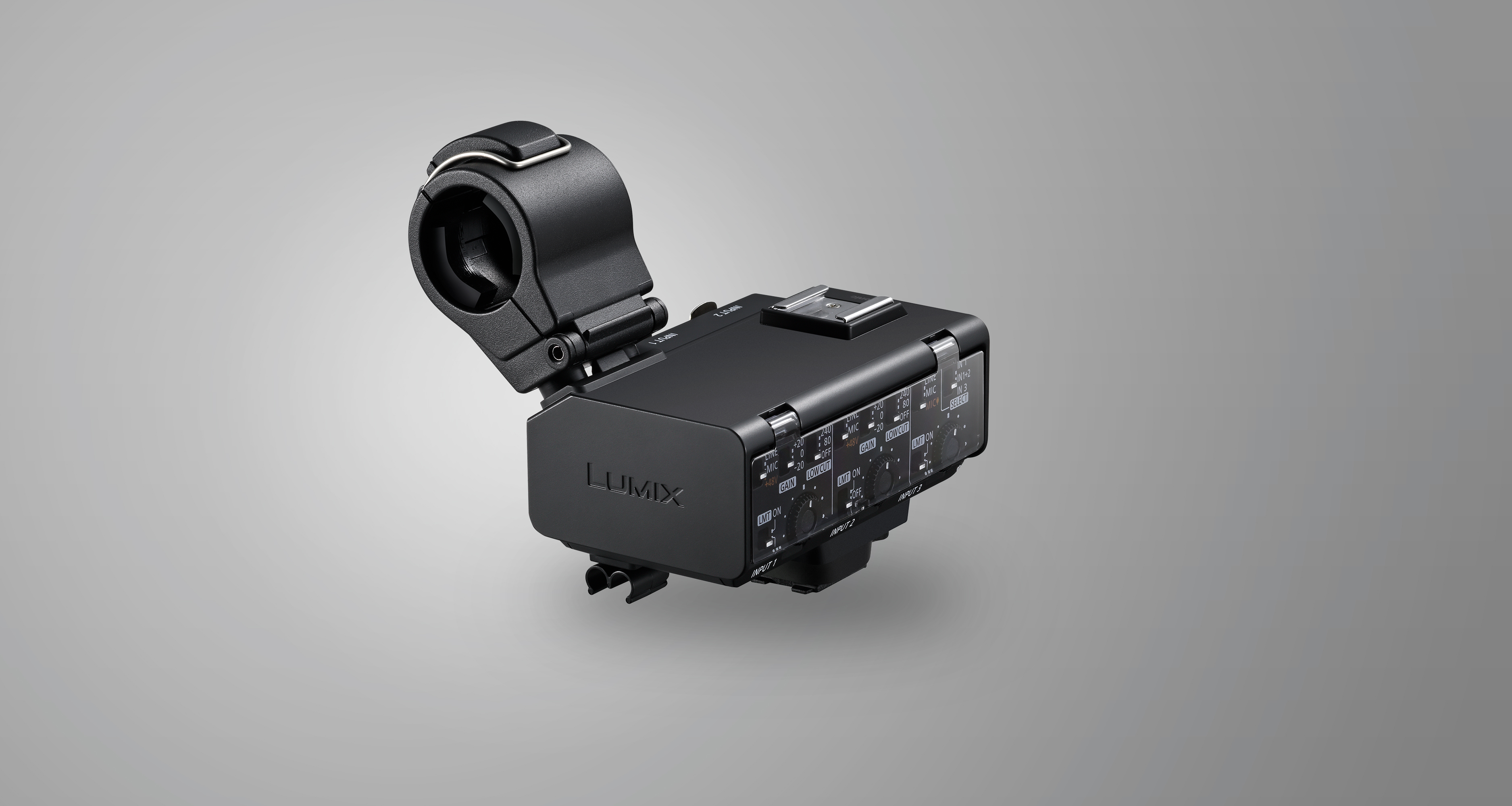

XLR 麥克風適配器 DMW-XLR2

XLR 麥克風適配器，用于 4 聲道音頻錄制、高分辨率聲音錄制和 32 位浮點錄制。與 LUMIX GH7 (DC-GH7) 兼容。

產品信息

使用 LUMIX GH7 進行 32 位浮點錄制
4 聲道音頻和高分辨率音頻錄制
麥克風支架

功能

32 位浮點錄制
該攝像機提供 32 位浮點錄制，從而提高整個工作流程的質量和效率。憑借其寬動態范圍，32 位浮點格式可以記錄包括安靜和響亮聲音在內的更多信息。因此，在錄音過程中無需進行繁瑣的聲級調整。視頻和音樂可以在單個文件中進行管理，使后期制作更加高效。

*截至 2024 年 6 月的兼容型號：LUMIX GH7 (DC-GH7)。

規格參數

INPUT 1
INPUT 2

輸入端

卡農口（母）

標準輸入電平

LINE: 0 dBu
MIC, +48V：-40 dBu
(0 dBu=0.775 Vrms)

標準錄制電平

-12 dBFS（標準輸入情況下）

頻率特性

20Hz 至 40kHz，1/-1 dB（Fs=96kHz，LINE）

幻象電源

48 V

INPUT 3

輸入端

φ3.5mm 立體聲迷你插孔

標準輸入電平

LINE: -10 dBV
MIC, MIC（插入式電源）：-40 dBV
(0 dBV=1 Vrms)

標準錄制電平

-12 dBFS（標準輸入情況下）

頻率特性

20Hz 至 40kHz，1/-1 dB（Fs=96kHz，LINE）

插入式電源

2.5 V

采樣頻率
位長
錄制通道數

線性錄制

48kHz/24 位/2 聲道、96kHz/24 位/2 聲道
（選擇輸入 1、輸入 1+2 或輸入 3中的一個）
48kHz/24 位/4 聲道

浮點錄制

48kHz/32 位/2 聲道、96kHz/32 位/2 聲道
（選擇輸入 1、輸入 1+2 或輸入 3 中的一個）
48kHz/32 位/4 聲道

尺寸（寬 x 高 x 深）

約 61.2 x 60.9 x 92 毫米 / 2.41 x 2.40 x 3.63 英寸（不含麥克風支架）
約 94.6 x 106.2 x 92 毫米 / 3.73 x 4.19 x 3.63 英寸（含麥克風支架）
（不包括突出部分）

重量

約 158 克 / 0.35 磅（不含麥克風支架）
約 192 克 / 0.43 磅（含麥克風支架）

工作溫度

-10℃ 至 40℃（14℉ 至 104℉）

工作濕度

10 - 80 % 相對濕度

標準配件

線纜固定器、麥克風支架、收納袋
